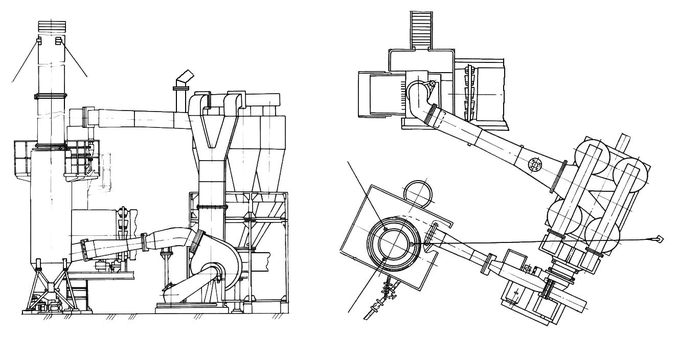

Модельный ряд: система пылеочистки УДМ.160.32.00.000 на АБЗ ДС-185-160.
Технические характеристики системы пылеочистки:
- Эффективность пылеулавливания общая (всей системы) - 99,3%;
- Тип первой ступени очистки - прямоточный осевой циклон;
- Сопротивление - 40 мм вод. cт.;
- Эффективность пылеулавливания - 40%;
- Тип второй ступени очистки - группа циклонов;
- Количество циклонов - 8 шт;
- Сопротивление - 76 мм вод. ст.;
- Эффективность пылеулавливания - 96%;
- Тип третьей ступени очистки - мокрая газоочистка ударно-инерционного действия;
- Расход воды - 0,35 м3/час;
- Количество улавливаемой пыли - 22 кг/ч;
- Сопротивление - 145 мм вод. ст.;
- Эффективность пылеулавливания - 70%;
- Количество пыли, выбрасываемой в атмосферу через дымовую трубу, - 8,2 кг/ч;
- Тип дымососа системы пылеочистки - ДН-12,5 5-го исполнения;
- Привод открытия заслонки - МЭО-40/63-0,25-82И, DKJ-4100W;
- Мощность электродвигателя - 75 кВт;
- Скорость вращения электродвигателя - 1500 об/мин;
- Температура дымовых газов на выходе из сушильного барабана - 433-448 (160-175) К (°С);
- Температура каменных материалов на выходе из сушильного барабана - 433-473 (160-200)К (°С);
- Гидравлическое сопротивление пылеулавливающей системы - 250 мм вод.ст.;
- Давление воды оборотного водоснабжения - 0,6(6) Мпа (кгс/см2);
- Запыленность дымовых газов:
- на выходе из сушильного барабана - 115,4 г/нм3
- на выходе из прямоточного осевого циклона - 75 г/нм3
- на выходе из блока циклонов - 2,5 г/нм3
- выбрасываемых в атмосферу - 0,9 г/нм3
*Изменяемые параметры технической характеристики газоочистного оборудования зависят от конкретных условий эксплуатации асфальтосмесительной установки, в том числе от количества пылевидных и глинистых частиц в составе исходных материалов.
Конструктивные особенности системы пылеочистки:
- увеличена эффективность пылеулавливания благодаря установке высокопроизводительного дымососа, модернизации циклонов во второй ступени очистки.
